电力系统用变压器是将高压大电流信息传递给低压、小电流二次侧、测量仪表和继电保护、自动装置、淄博10 kV高压变压器价格的专用变压器。一次绕组连接到电网,二次绕组分别与测量仪器和保护装置相连。一次绕组分别与一次系统和二次系统相连,二次绕组分别与测量仪器和保护装置相连。
变压器可以配合测量仪器和装置测量一次系统的电压、电流和能量。继电保护和自动装置可以构成电网各种故障的电气保护和自动控制。
?

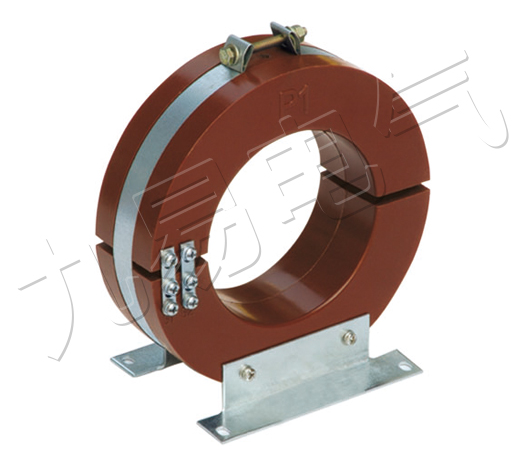

在测量交流大电流时,为了方便二次仪表的测量,必须将其转换成一种相对统一的电流(我国电流互感器的二次额定电流为5A或1A),而且比高如更直接地在线路上测量电压是非常危险的。电流互感器起着换流器和电气隔离的作用。电流互感器是一种升压式(降流型)变压器。它是一种传感器,用于获取二次设备中的电气一次回路电流信息,如电力系统中的测量仪器和继电保护。电流互感器按比例将高电流转换为低电流。电流互感器一次连接到主系统,次级侧连接测量仪器,继电保护等。一次侧只有一到几圈,导线的横截面足够大,可以与被测电路串联。二次侧匝数多,导体薄,阻抗小的仪器(安培计/功率表电流线圈)形成闭合电路。
电流互感器的运行相当于二次侧短路变压器,一般选择极低的磁场密度(0.08mol/≤,0.1T),忽略励磁电流,则I1/I2=n2/n1=k。
初级绕组电流I_1与次级绕组I_2的电流比被称为实际电流比I_1/I_2/N_2/N_1/K。0.2/0.5/1/3,1表示比率误差不大于1%。
电压互感器的作用:
1、向重合闸提供必要的信号。线路两侧的重合闸方式要么是检查无电压,要么是检查同一周期。线路PT可为重合闸提供电压信号。
2、有些线路采用电容式电压互感器,为载波通信提供信号通道。
3、目前,为一些特殊的电源用户线路提供了测量电压。
4、将系统的高压转换为标准低压(100V),为仪表和保护提供必要的电压。
5、配合测量仪器测量线路的相位电压和线路电压,配合继电器保护装置,对系统和设备进行过电压和单相位接地保护。
6、将一次设备与二次设备隔离,以保护人身和设备的安全。
淄博10 kV组合变压器的性能直接影响到电力系统的测量、测量的准确性和继电保护装置的可靠性。
