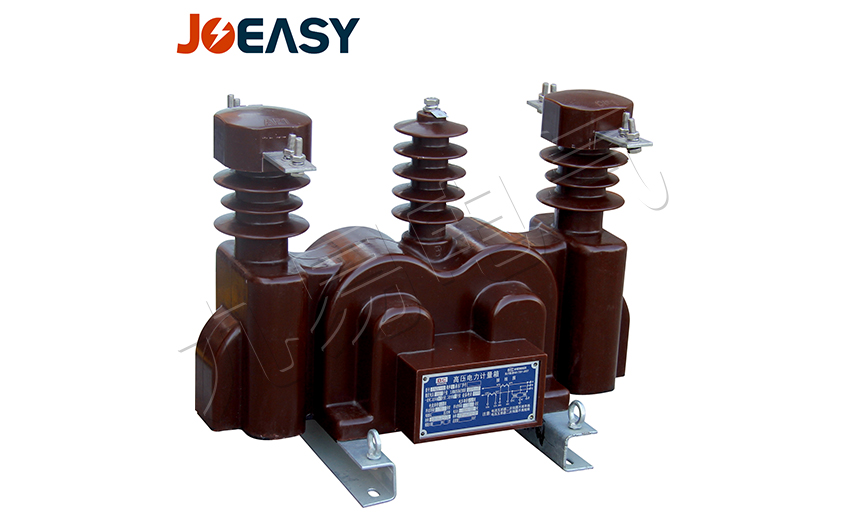

JLSZV-10W干式计量箱
  • 概述 本系列计量箱是在同类产品的基础上改进而成,适用于额定频率50Hz,额定电压10kV、6kV的户外交流电力系统中做电能计量。
  • 咨询热线:0577-61787771
推荐产品
  • 产品详情

一、概述

本系列计量箱是在同类产品的基础上改进而成,适用于额定频率50Hz,额定电压10kV、6kV的户外交流电力系统中做电能计量,是老式油浸产品立项的替代产品。

本系列产品由电压电流组合互感器和计算仪表箱两部分组合而成,互感器内装有两只独立的电压和电流互感器分装于A、C相,组合互感器的外侧壁装有功、无功电度表,及供试验用的联合接线盒,运行时用表箱罩住以防窃电。

JLSG-10型产品的内芯采用环氧树脂浇注、外壳采用钢桶,以避免阳光紫外线对环氧树脂浇注体的直射造成损伤。

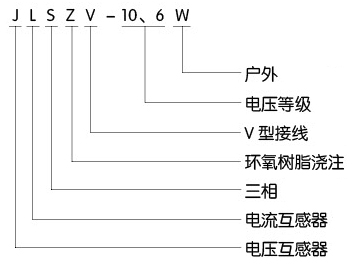

二、型号含义

干式计量箱型号含义



三、主要技术参数

产品符合标准:GB17201-1997;

准确等级:0.2S、0.2、0.5S、0.5;

额定电压比:10000/100

额定一次电流:5~400A;

额定二次电流:5A或1A;

额定容量:电压部分:0.2级,2×15VA;电流部分:0.2S、0.2级、2×10VA;

额定短时热电流倍数:80lln/1S;

额定动稳定电流倍数:200lln;

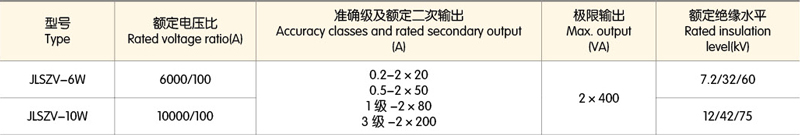

电压部分参数

干式计量箱电压部分参数

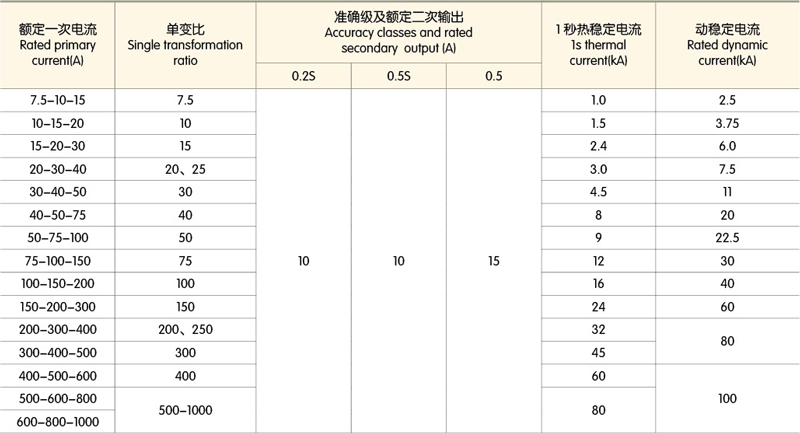

电流部分参数

干式计量箱参数

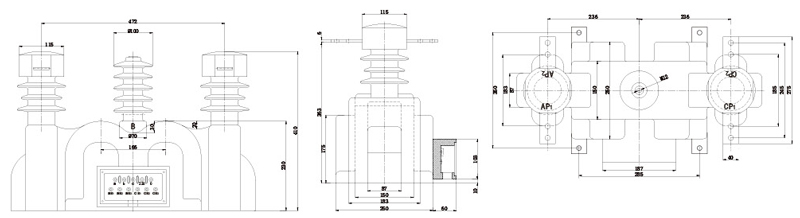

四、外形及安装尺寸

干式计量箱外形及安装尺寸
