干式三元件件计量箱
  • 概述 三相四线高压电力计量箱是在同类产品的基础上改进而成,由国外进口户外专用环氧树脂真空浇注而成。
  • 咨询热线:0577-61787771
推荐产品
  • 产品详情

一、概述

三相三线高压计量箱是在油浸产品的基础上改进而成,由国外进口户外专用环氧树脂真空浇注而成,具有耐电弧、抗紫外线、耐老化、寿命长等特点,一种户内/外干式高压计量设备。该产品适用在频率为50-60赫兹的三相高压电网上,直接计量有功电量和无功电量。具有计量精度高、运行可靠、体积小、重量轻、安装维护方便和防窃电等优点,是电力部门理想的电能计量设备。特别适合无人值守、无油化的小型变电所,产品性能符合GB17201-2007标准要求。



二、产品规格和主要性能

1、额定电压:3X10kV

2、额定变比:电压比10000/100V,或者是10000/100/220V(110V),其中100V为计量,220V为控制电源,电流比1-600/5A,并分单变比和双变比及双绕组(0.2S/0.2S级),双变比高压计量箱,二次抽头接线S1、S2为小电流比,S1、S3为大电流比。

3、额定容量:PT元件部分:20VA,准确等级:0.2级。CT元件部分:10VA,准确等级:0.5级,0.2级0.2S级。

4、电压互感器误差限值:

干式计量箱误差值

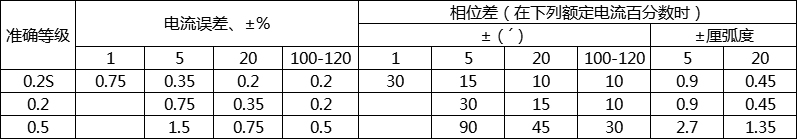

5、电流互感器误差限值:

干式计量箱差限值

6、产品温升限值:(指最大容量时和温升)

干式计量箱升限值

7、 绝缘水平

符合GB311.1—6-8《高压输变电设备的绝缘配合》。《高电压试验技术》等国家标准的规定。



三、使用条件

1、环境温度:最高气温+40°C。日平均气温+30°C。最低气温-30°C。

2、海拔高度:不超过1000米。

3、空气相对湿度:月平均不大于90%,日平均不大于95%。

4、风速不大于35m/s.

5、大气条件:大气中无严重影响高压计量箱绝缘性能的污秽及浸蚀性的爆炸性介质。



四、使用前的检查

(1)、安装使用前应检查出厂技术文件是否齐全,名牌数据与要求是否相符,运输中是否有损伤,紧固螺栓和接线螺丝有否松动。

(2)、检查极性接线组别和二次接线以及接线盒压板位置是否正确,并检验电度表。用2500V兆欧表进行绝缘电阻测试、工频耐压、感应耐压按出厂数据80%进行复试,误差数据是否相符。

(3)、检查双变比高压计量箱的接线是否符合所选择的电流变比。

(4)、检查箱体外壳接地是否良好,防雷保护措施是否妥善。

(5)、本高压计量箱应水平安装于户外电杆架上,其安装倾斜度不超过15度,搬运和吊装应用软索绑于吊钩上,严禁磕碰,损伤高压计量箱。



五、储存

本高压计量箱应储存在通风、干燥,无腐蚀性气体和介质的场所。



六、维护

1、每隔1-2年,应对高压计量箱进行全面检查和预防性试验。

2、产品经长期放置再度使用时,应检查其绝缘是否良好,经试验合格后可使用。



七、注意事项:

1、为便于运行、检查和维修,安装使用说明书及检测报告应妥善保存。

2、未运行的高压计量箱或者正在运行的高压计量箱如出现质量问题,任何人不得自行处理,须通知公司派人检修。

3、高压计量箱电压互感器部分二次出线端不能短路。



八、订货须知

1、产品型号

2、额定电流、电压比

3、准确等级

4、额定二次负荷

5、其它非标产品可与本公司协商后确定
